그래프 탐색

그래프 탐색이란

하나의 정점으로부터 시작하여 차례대로 모든 정점들을 한 번씩 방문하는 것
Ex) 특정 도시에서 다른 도시로 갈 수 있는지 없는지, 전자 회로에서 특정 단자와 단자가 서로 연결되어 있는지

너비 우선 탐색(BFS, Breadth-First Search)

너비 우선 탐색이란

루트 노드(혹은 다른 임의의 노드)에서 시작해서 인접한 노드를 먼저 탐색하는 방법

• 시작 정점으로부터 가까운 정점을 먼저 방문하고 멀리 떨어져 있는 정점을 나중에 방문하는 순회 방법이다.
  즉, 깊게(deep) 탐색하기 전에 넓게(wide) 탐색하는 것이다.
• 사용하는 경우: 두 노드 사이의 최단 경로 혹은 임의의 경로를 찾고 싶을 때 이 방법을 선택한다.
• Ex) 지구상에 존재하는 모든 친구 관계를 그래프로 표현한 후 Ash와 Vanessa 사이에 존재하는 경로를 찾는 경우
• 깊이 우선 탐색의 경우 - 모든 친구 관계를 다 살펴봐야 할지도 모른다.
• 너비 우선 탐색의 경우 - Ash와 가까운 관계부터 탐색너비 우선 탐색(BFS)이 깊이 우선 탐색(DFS)보다 좀 더 복잡하다.

너비 우선 탐색(BFS)의 특징

• 직관적이지 않은 면이 있다.
• BFS는 시작 노드에서 시작해서 거리에 따라 단계별로 탐색한다고 볼 수 있다.
• BFS는 재귀적으로 동작하지 않는다.
• 이 알고리즘을 구현할 때 가장 큰 차이점은, 그래프 탐색의 경우 어떤 노드를 방문했었는지 여부를 반드시 검사 해야 한다는 것이다.
• 이를 검사하지 않을 경우 무한루프에 빠질 위험이 있다.
• BFS는 방문한 노드들을 차례로 저장한 후 꺼낼 수 있는 자료 구조인 큐(Queue)를 사용한다.
• 즉, 선입선출(FIFO) 원칙으로 탐색
• 일반적으로 큐를 이용해서 반복적 형태로 구현하는 것이 가장 잘 동작한다.
• ‘Prim’, ‘Dijkstra’ 알고리즘과 유사하다.



너비 우선 탐색(BFS)의 과정

깊이가 1인 모든 노드를 방문하고 나서 그 다음에는 깊이가 2인 모든 노드를, 그 다음에는 깊이가 3인 모든 노드를 방문하는 식으로 계속 방문하다가 더 이상 방문할 곳이 없으면 탐색을 마친다.



1. a 노드(시작 노드)를 방문한다. (방문한 노드 체크)
2. 큐에 방문된 노드를 삽입(enqueue)한다.
3. 초기 상태의 큐에는 시작 노드만이 저장
4. 즉, a 노드의 이웃 노드를 모두 방문한 다음에 이웃의 이웃들을 방문한다.
5. 큐에서 꺼낸 노드과 인접한 노드들을 모두 차례로 방문한다.
6. 큐에서 꺼낸 노드를 방문한다.
7. 큐에서 커낸 노드과 인접한 노드들을 모두 방문한다.
8. 인접한 노드가 없다면 큐의 앞에서 노드를 꺼낸다(dequeue).
9. 큐에 방문된 노드를 삽입(enqueue)한다.
10. 큐가 소진될 때까지 계속한다.

너비 우선 탐색(BFS)의 구현

구현 방법

자료 구조 큐(Queue)를 이용

너비 우선 탐색 수행시간



BFS가 수행되는 동안 enqueue와 dequeue가 각각 정확히 V번씩 호출된다 즉, 각 장점이 큐에 한 번씩

들어갔다가 나온다. 따라서 BFS의 수행시간은 Θ(V+E)이다.

<GraphMatrix>

package 그래프;

import java.util.Arrays;
import java.util.HashMap;
import java.util.LinkedList;

public class GraphMatrix {

	String[] names = { "철수", "영희", "동근", "준호", "재상", "승우" };
	private HashMap<String, Integer> vertex = new HashMap<>();
	private int[][] edges;

	public GraphMatrix() {

		for (int i = 0; i < names.length; i++) {
			vertex.put(names[i], i);
		}
		edges = new int[][] { { 0, 1, 1, 1, 0, 1 }, { 1, 0, 1, 0, 0, 0 }, { 1, 1, 0, 0, 1, 0 }, { 1, 0, 0, 0, 0, 1 },
				{ 0, 0, 1, 0, 0, 1 }, { 1, 0, 0, 1, 1, 0 } };
	}

	public void displayvertax() {
		for (String key : vertex.keySet()) {
			System.out.printf("%s %d\n", key, vertex.get(key));
		}
	}

	public void displayEdges() {
		for (int i = 0; i < edges.length; i++) {
			System.out.printf("%s\t", names[i]);
		}
		System.out.println();
		for (int i = 0; i < edges.length; i++) {
			System.out.printf("%s", names[i]);
			for (int j = 0; j < edges.length; j++) {
				System.out.printf("%d\t", edges[i][j]);
			}
			System.out.println();
		}
	}

	public void breadthfirstSearch(String v) {
		boolean[] isVisited = new boolean[names.length];
		Arrays.fill(isVisited, false);

		LinkedList<String> queue = new LinkedList<>();
		queue.add(v);

		int index = 0;
		for (int i = 0; i < names.length; i++) {
			if (v.equals(names[i]))
				index = i;
		}
		isVisited[index] = true;
		System.out.printf("%s ", v);

		while (!queue.isEmpty()) {
			String x = queue.pop();

			int[] edge = null;
			for (int i = 0; i < names.length; i++) {
				if (x.equals(names[i]))
					edge = edges[i];
			}
			for (int i = 0; i < edge.length; i++) {
				if (edge[i] != 0 && !isVisited[i]) {
					isVisited[i] = true;
					System.out.printf("%s ", names[i]);
					queue.add(names[i]);
				}
			}
		}
		System.out.println();
	}

<Main>

package 그래프;

public class main {
	public static void main(String[] args) {
		GraphMatrix g = new GraphMatrix();
		g.breadthfirstSearch("준호");
	}
}



결과



깊이 우선 탐색(DFS, Depth-First Search)

깊이 우선 탐색이란

루트 노드(혹은 다른 임의의 노드)에서 시작해서 다음 분기(branch)로 넘어가기 전에 해당 분기를 완벽하게 탐색하는 방법

• 미로를 탐색할 때 한 방향으로 갈 수 있을 때까지 계속 가다가 더 이상 갈 수 없게 되면 다시 가장 가까운 갈림길로 돌아와서 이곳으로부터 다른 방향으로 다시 탐색을 진행하는 방법과 유사하다.
• 즉, 넓게(wide) 탐색하기 전에 깊게(deep) 탐색하는 것이다.
• 사용하는 경우: 모든 노드를 방문 하고자 하는 경우에 이 방법을 선택한다.
• 깊이 우선 탐색(DFS)이 너비 우선 탐색(BFS)보다 좀 더 간단하다.
• 단순 검색 속도 자체는 너비 우선 탐색(BFS)에 비해서 느리다.

깊이 우선 탐색(DFS)의 특징

• 자기 자신을 호출하는 순환 알고리즘의 형태 를 가지고 있다.
• 전위 순회(Pre-Order Traversals)를 포함한 다른 형태의 트리 순회는 모두 DFS의 한 종류이다.
• 이 알고리즘을 구현할 때 가장 큰 차이점은, 그래프 탐색의 경우 어떤 노드를 방문했었는지 여부를 반드시 검사 해야 한다는 것이다.
• 이를 검사하지 않을 경우 무한루프에 빠질 위험이 있다.

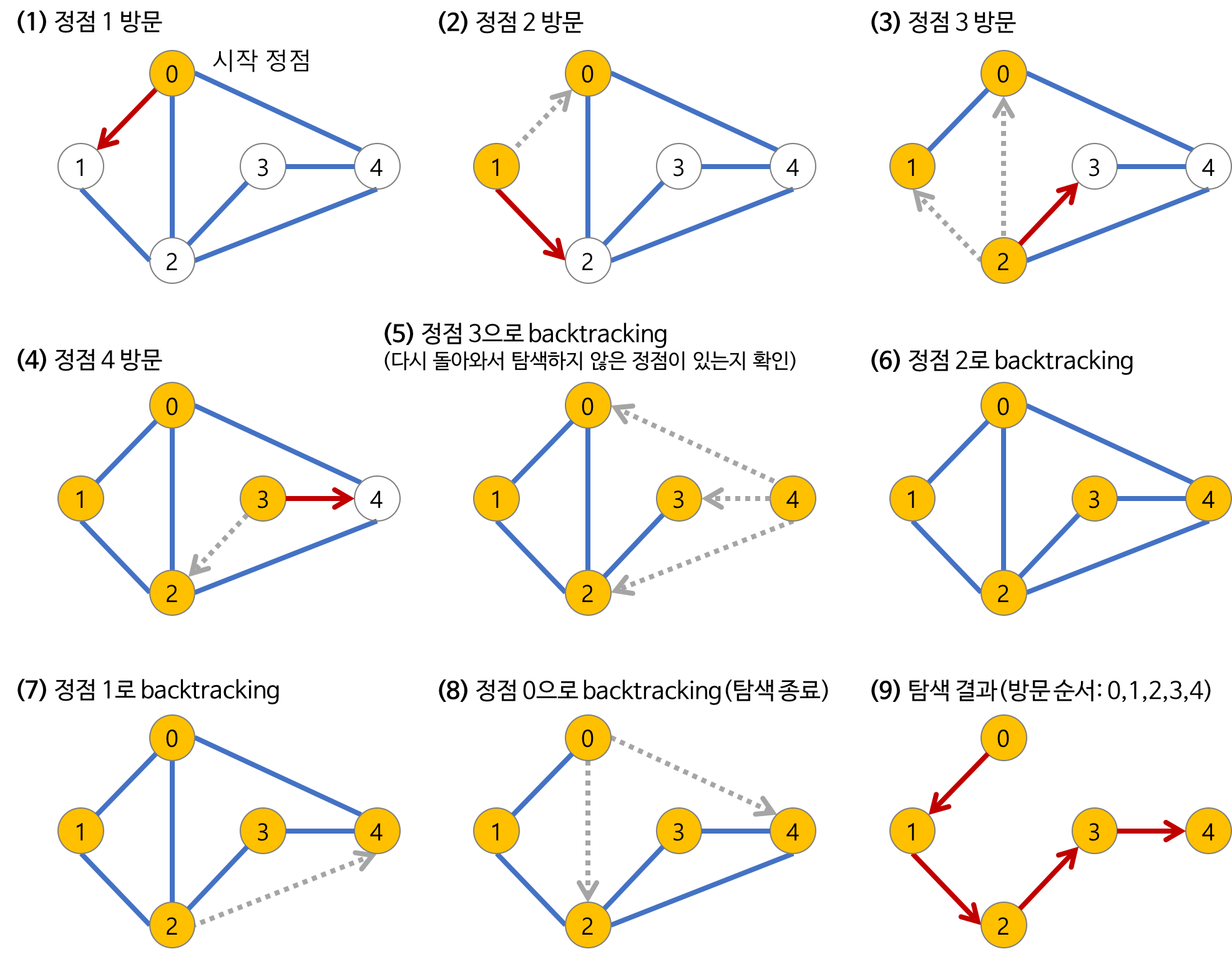

깊이 우선 탐색(DFS)의 과정



1. a 노드(시작 노드)를 방문한다.
2. 방문한 노드는 방문했다고 표시한다.
3. a와 인접한 노드들을 차례로 순회한다.
4. a와 인접한 노드가 없다면 종료한다.
5. a와 이웃한 노드 b를 방문했다면, a와 인접한 또 다른 노드를 방문하기 전에 b의 이웃 노드들을 전부 방문해야 한다.
6. b를 시작 정점으로 DFS를 다시 시작하여 b의 이웃 노드들을 방문한다.
7. b의 분기를 전부 완벽하게 탐색했다면 다시 a에 인접한 정점들 중에서 아직 방문이 안 된 정점을 찾는다.
8. 즉, b의 분기를 전부 완벽하게 탐색한 뒤에야 a의 다른 이웃 노드를 방문할 수 있다는 뜻이다.
9. 아직 방문이 안 된 정점이 없으면 종료한다.
10. 있으면 다시 그 정점을 시작 정점으로 DFS를 시작한다.

깊이 우선 탐색(DFS)의 구현

• 구현 방법 2가지
  1. 순환 호출 이용
  2. 명시적인 스택 사용
  명시적인 스택을 사용하여 방문한 정점들을 스택에 저장하였다가 다시 꺼내어 작업한다.

DFS 수행시간



BFS와 동일한 Θ(V+E)이다.

코드

<GraphMatrix>

package 그래프;

import java.util.Arrays;
import java.util.HashMap;
import java.util.LinkedList;

public class GraphMatrix {

	String[] names = { "철수", "영희", "동근", "준호", "재상", "승우" };
	private HashMap<String, Integer> vertex = new HashMap<>();
	private int[][] edges;

	public GraphMatrix() {

		for (int i = 0; i < names.length; i++) {
			vertex.put(names[i], i);
		}
		edges = new int[][] { { 0, 1, 1, 1, 0, 1 }, { 1, 0, 1, 0, 0, 0 }, { 1, 1, 0, 0, 1, 0 }, { 1, 0, 0, 0, 0, 1 },
				{ 0, 0, 1, 0, 0, 1 }, { 1, 0, 0, 1, 1, 0 } };
	}

	public void displayvertax() {
		for (String key : vertex.keySet()) {
			System.out.printf("%s %d\n", key, vertex.get(key));
		}
	}

	public void displayEdges() {
		for (int i = 0; i < edges.length; i++) {
			System.out.printf("%s\t", names[i]);
		}
		System.out.println();
		for (int i = 0; i < edges.length; i++) {
			System.out.printf("%s", names[i]);
			for (int j = 0; j < edges.length; j++) {
				System.out.printf("%d\t", edges[i][j]);
			}
			System.out.println();
		}
	}

	public void depthFirstSearch(String name) {
        boolean[] isVisited = new boolean[names.length];
        Arrays.fill(isVisited, false);

        int index = 0;
        for (int i=0; i<names.length; i++) {
            if(names[i].equals(name)) index = i;
        }
        isVisited[index] = true;
        System.out.printf("%s ", name);

        int[] edge = edges[index];
        for(int i=0; i<edge.length; i++) {
            if(!isVisited[i] && edge[i] != 0) {
                deapfirstSearch(i, isVisited);
            }
        }
        System.out.println();
    }


	private void deapfirstSearch(int index, boolean[] isVisited) {
		isVisited[index] = true;
		System.out.printf("%s ", names[index]);
		int[] edge = edges[index];
		for (int i = 0; i < edge.length; i++) {
			if (edge[i] != 0 && !isVisited[i]) {
				deapfirstSearch(i, isVisited);
			}
			}
		}
	}

<Main>

package 그래프;

public class main {
	public static void main(String[] args) {
		GraphMatrix g = new GraphMatrix();
		g.depthFirstSearch("준호");
	}
}

결과
